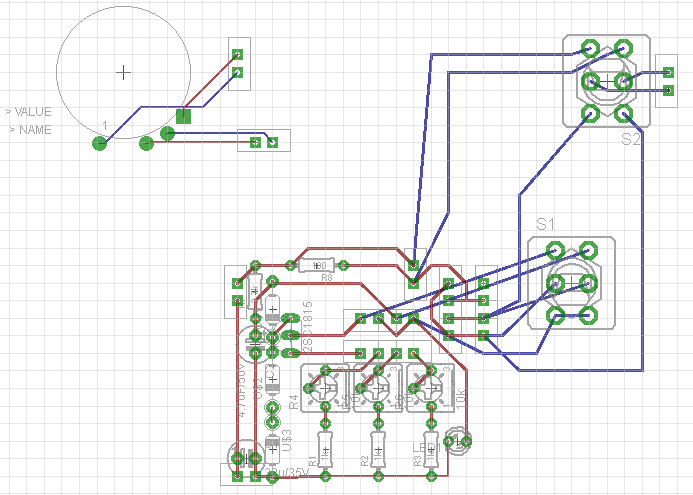

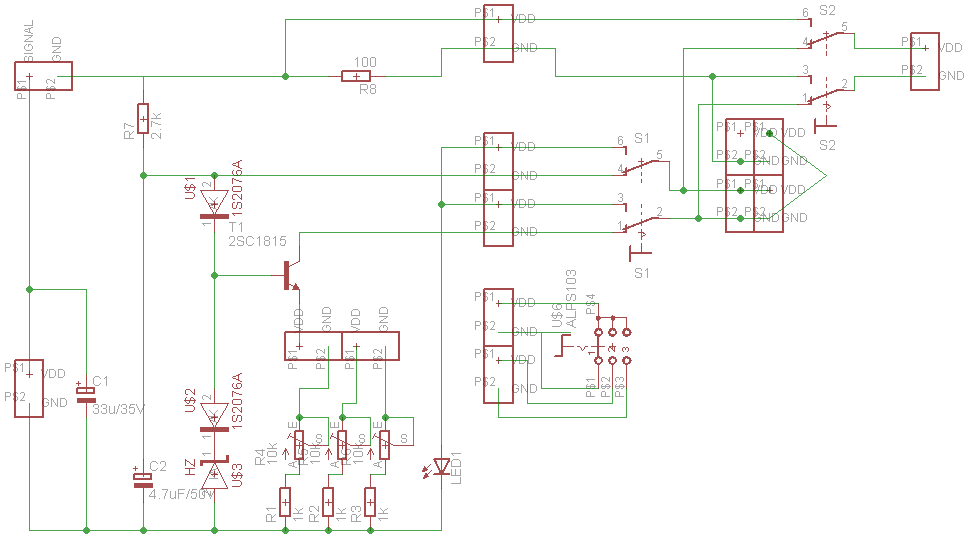

だいぶ前に作り始めたけど、最後まで作っていなかったFET & CRD選別冶具を完了させた。実はぺるけ大先生のWEBを見て作っただけなんだけどね。電流を決める抵抗を見つけるのが大変なので、３つの10KΩ可変抵抗＋1KΩにした。あとは、WEBの回路図どおり。

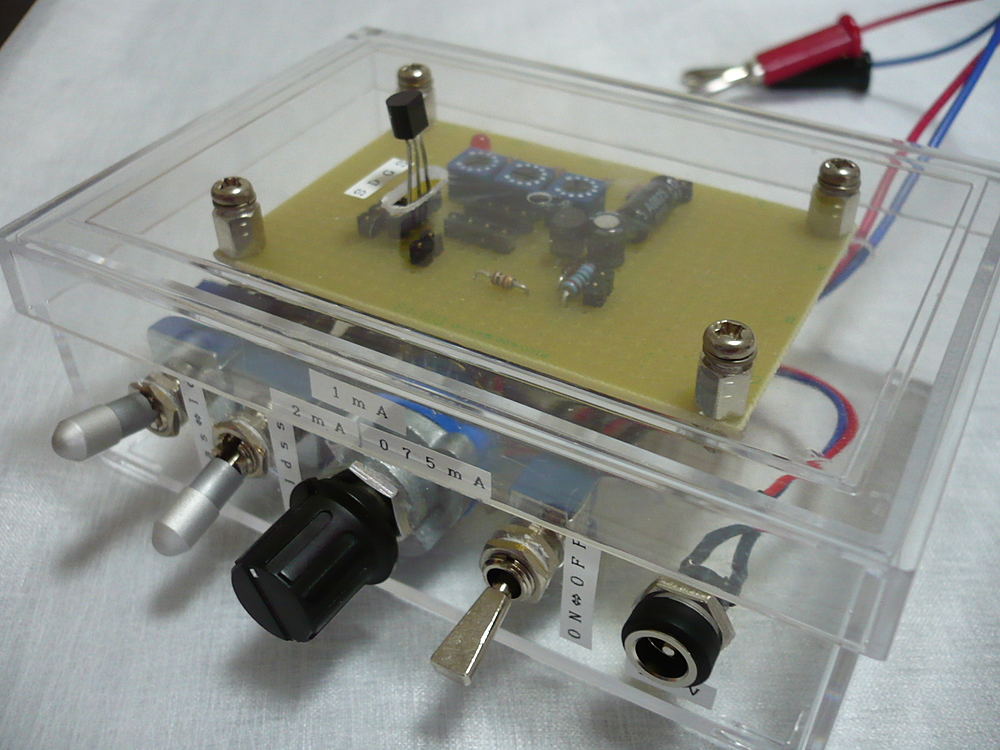

できあがりは、こんな感じ。写真で見ると良いように見えるけど、ケーシングに失敗している。反対側に間隔を狭くして失敗した穴が開いている。
見た目以外はうまくできたみたいだ。
使い方がわかりづらいので、ここで備忘録。
SW1:bias←→Id
SW2:可変←→Idss
１．ゲート-ソース間を直結してId測定
SW1をIdにする（LED点灯)、SW2をIdssにする。これで、100Ω抵抗の電圧を測定して電流を求める。
２．Idに電流を0.75/1/2mA流して、バイアス測定をする
SW1をbiasにする(LED消灯)、SW2を可変にして、可変スイッチによって電流値を決める。バイアス電圧をFETのVgsの値となる。この測定の時、SW1をIdにすると、FETに流れる電流を100Ω抵抗の電圧から測定できる。当然、0.75/1/2mAとなる。
