以前、Nucleoのボードでmbedで遊んだのが、2014年10月。あれから、２年もたっているのにほとんど触っていなかったが、久しぶりにまたmbedで遊ぼうと思う。
前回はNucleoを使ったのだが、プログラムができたあとに自分でボードをくみ上げるのにはやっぱりDIPのPKGのマイコンが半田しやすいしお手軽である。
秋月で値段もお手頃なLPC1114FN28を購入してまた遊んでみよう。
今回、USB<->シリアル変換(FT232RL)とLPC1114FN28とブレッドボードで、約1500円でお安くmbedが実現できてしまう。
(ちなみに、最近LPC1114FN28が秋月で180円–>400円になったらしい。なぜ、そこまで値上がりする！？)
しなぷすさんの記事をほぼそのまま利用した。感謝！！

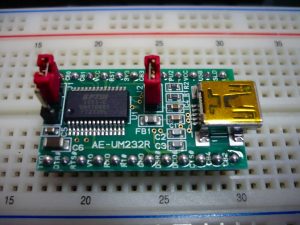

まずは、USB<->シリアル変換を行うFT232Lの準備。完成品でそのまま使えるものが950円で秋月に売っているが、ピンヘッダがはんだ付けされていないものであれば800円で購入できる。当然、800円を購入した。
JP1の1-2をジャンパーで設定すれば3.3V、2-3を設定すれば5Vが出力される。また、USBのバス電源を使うかどうかは、JP2のジャンパーの有り無しで設定する。(JP2のジャンパーがあればバス電源)

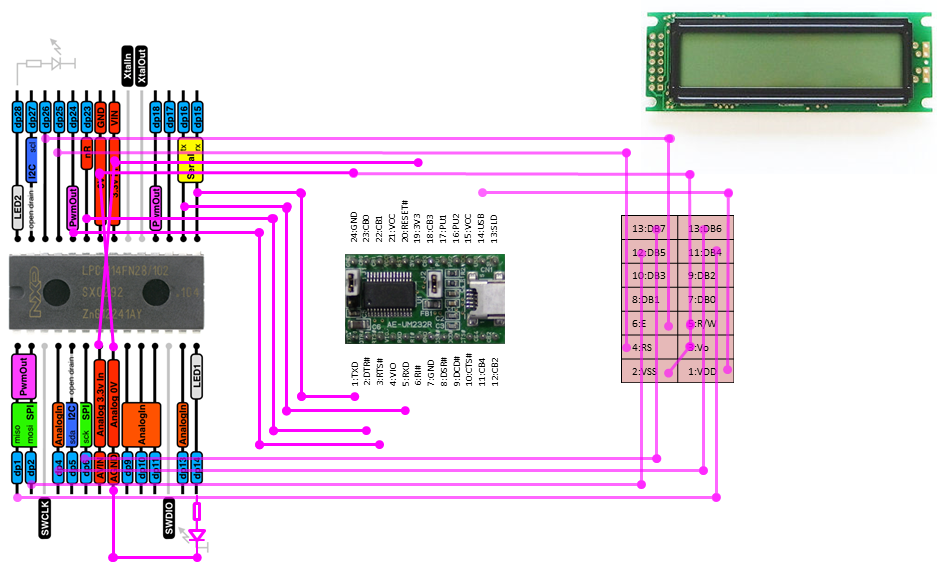

しなぷすさんの説明通りに接続、LEDの点滅ができたことを確認した後で、今回はLCDをつなげてみた。
| #include “mbed.h” #include “TextLCD.h” TextLCD g_lcd(dp25, dp26, dp1, dp2, dp4, dp6); // RS, E, DB4, DB5, DB6, DB7 int main() { int iCounter = 0; |

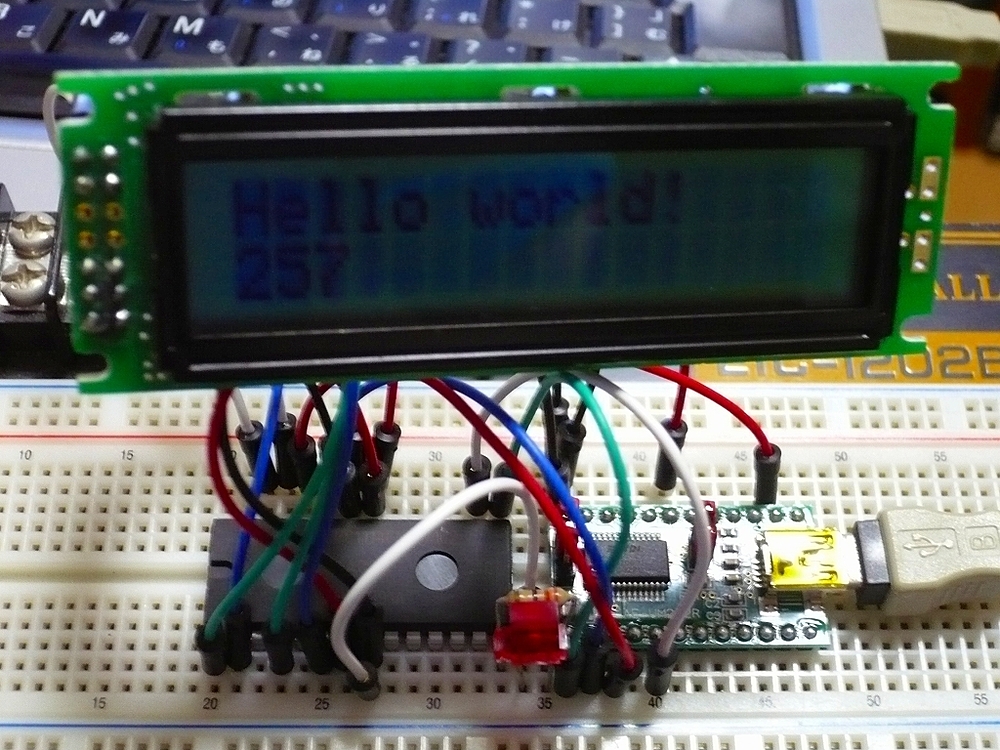

よし、問題なくうまくいった。
次はセンサーを使って、温度計とかやってみたい。今度は２年後にならないと思う。
